استاندار NFPA20 چیست ؟

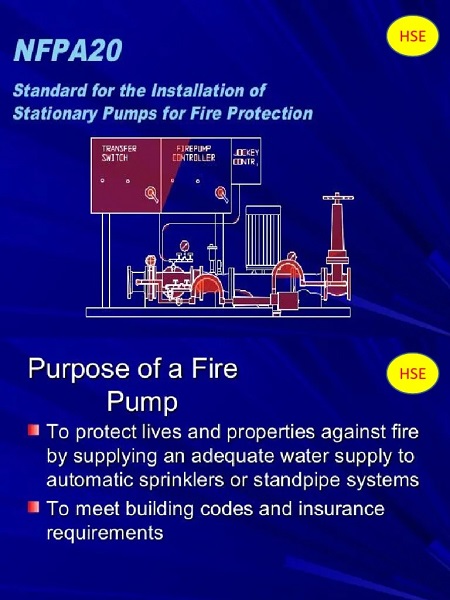

NFPA20 استاندار نصب پمپ های آتشنشانی
NFPA20 که توسط انجمن ملی حفاظت از حریق تدوین شده است، یکی از معتبرترین استاندارهای جهانی برای نصب و نگهداری پمپ های ثابت آتشنشانی است.این استاندار به تفصیل به نحوه انتخاب، نصب، بهرهبرداری و نگهداری پمپ هایی می پردازد که وظیفه تامین فشار و جریان آب در سیستم های اطفای حریق را بر عهده دارند.این پمپ ها، به عنوان یکی از مهم ترین اجزای سیستم های آتشنشانی، نقش کلیدی در اطمینان از عملکرد صحیح تجهیزات حفاظتی نظیر اسپرینکلرها، لوله های ایستاده و هیدرانت ها ایفا میکنند.هدف اصلی NFPA20 ارتقای ایمنی جانبی و محافظت از اموال از طریق تضمین قابلیت اطمینان این پمپ ها است. در این مقاله، نگاهی به بخش های اصلی این استاندار، از جمله دامنه کاربرد، الزامات کلیدی و بروزرسانی های اخیر آن خواهیم داشت.
دامنه کاربرد و هدف
NFPA20 برای پمپ های طراحی شده که آب یا سایر مایعات اطفای حریق را برای سیستم های حفاظت از حریق تامین میکنند.این استاندار به جنبه های زیر می پردازد:
هدف NFPA20 این است که پمپ های آتشنشانی در مواقع اضطراری بتوانند به طور مداوم آب کافی با فشار مناسب تامین کنند. این استاندارد اگر چه به جزئیات ظرفیت یا فشار سیستم نمیپردازد، اما با استاندارهایی مانند NFPA13 برای اسپرینکلرها و NFPA14 برای لوله های ایستاده هماهنگ است.
مقررات کلیدی NFPA20:

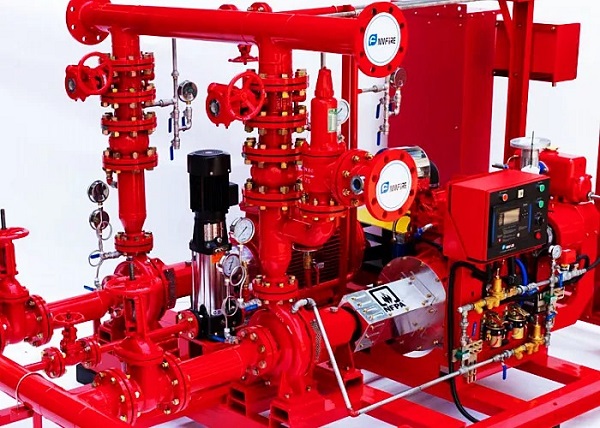

انتخاب و طراحی پمپ ها:
انتخاب پمپ ها بر اساس نیاز هیدرولیکی سیستم تعیین شود. برای مثال، ساختمان های بلند اغلب به 500GPM با فشار 100PSI برای دورترین لوله ایستاده، بعلاوه 250GPM برای هر لوله ایستاده صافی، تا 1000GPM برای سیستم های تر یا 1250GPM برای سیستم های خشک نیاز داشته باشند.
عملکرد پمپ ها در ظرفیت 100% با در نظر گرفتن عملکرد در 150% جریان نامی (حداقل 65% فشار نامی) و حداکثر 140% فشار نامی در حالت جریان صفر ارزیابی میشود.
- انواع پمپ های رایج: شامل مدل های افقی و عمودی سانتریفیوژ و همچنین جابجایی مثبت.
الزامات نصب:
- لوله کشی مکش: یک شیر دروازهای (OS&Y) با پیچ و مهره بیرونی و یوغ باید در خط مکش برای جداسازی نصب شود، با حداقل تجهیزالت مجاز در فاصله 50 فوتی از فلنج مکش پمپ برای جلوگیری از افت فشار.در صورت نیاز برای جلوگیری از جریان برگشتی، باید حداقل 10 برابر قطر لوله از فلنج مکش فاصله داشته باشند.
- اتاق پمپ: باید از لحاظ دسترسی، ایمنی محیطی و انطباق با سایر استاندارها مانند سیستم های اعلام حریق NFPA72 مناسب باشد.
- مقاومت در برابر زلزله: در مناطق زلزله خیز، پمپ ها باید در برابر بارهای افقی مطابق با NFPA13,SEI/ASCE7 یا مقررات محلی مقاومت کنند.
منابع تغذیه:
آزمایش و نگهداری:
ملاحظات ویژه
ساختمان های بلند مرتبه: نسخه 2016 قوانین خاصی را برای سازههای بلند مرتبه معرفی کرد، از جمله آرایشهای پمپ سری (حداکثر سه پمپ، با حداکثر دو پمپ با سرعت متغیر) و منبع تغذیه اضطراری مطمئن.
مخازن شکست: مخازن شکست که برای جلوگیری از جریان برگشتی یا تثبیت فشار استفاده میشوند، باید حداکثر تقاضای سیستم را برای حداقل 15 دقیقه در 150% ظرفیت پمپ، با مکانیزمهای پرکن خودکار تامین کنند.
کنترلرها: کنترلرهای پمپ آتشنشانی باید پمپ ها را به طور مطمئن فعال و کنترل کنند، با سیم کشی و حفاظت در برابر جریان بیش از حد مطابق با استاندارهای NFPA20.
کاربردها
NFPA20 در محیط های مختلفی مورد استفاده قرار میگیرد:
- ساختمان های تجاری: برای تضمین فشار کافی در سیستم های آتشنشانی.
- سازههای بلند مرتبه:برای مقابله با چالش های جاذبه و تامین فشار در طبقات بالا.
- صنایع بزرگ: مانند کارخانه ها و انبارهای شیمیایی.
- مناطق روستایی که نیاز به افزایش فشار از منابع طبیعی دارند.
بروزرسانی های اخیر NFPA20:
این استاندار هر سه سال یک بار بروزرسانی میشود.نسخه های اخیر شامل تغییرات زیر بودهاند:
نسخه 2022: اصلاح الزامات مربوط به مخازن سوخت و افزودن معیارهای عملکرد جدید.
نسخه 2019: بهبود دستورالعمل های مربوط به ساختمان های بلند و معرفی سیستم های استارت پیشرفته.
نسخه 2016: افزودن الزامات برای پمپ های چند مرحله ای و مقررات ویژه برای ساختمان های بلند.
همانطور که گفته شد NFPA20 یکی از پایه های اصلی مهندسی حفاظت از حریق است که با ارائه دستورالعمل های جامع، ایمنی و قابلیت اطمینان سیستم های آتشنشانی را تضمین میکند. آشنایی با این استاندارد برای مهندسان، مدیران تاسیسات و بازرسان ضروری است تا اطمینان حاصل کنند که سیستم حفاطت در برابر حریق در مواقع بحرانی عملکردی مطمئن و بی نقص دارند.
